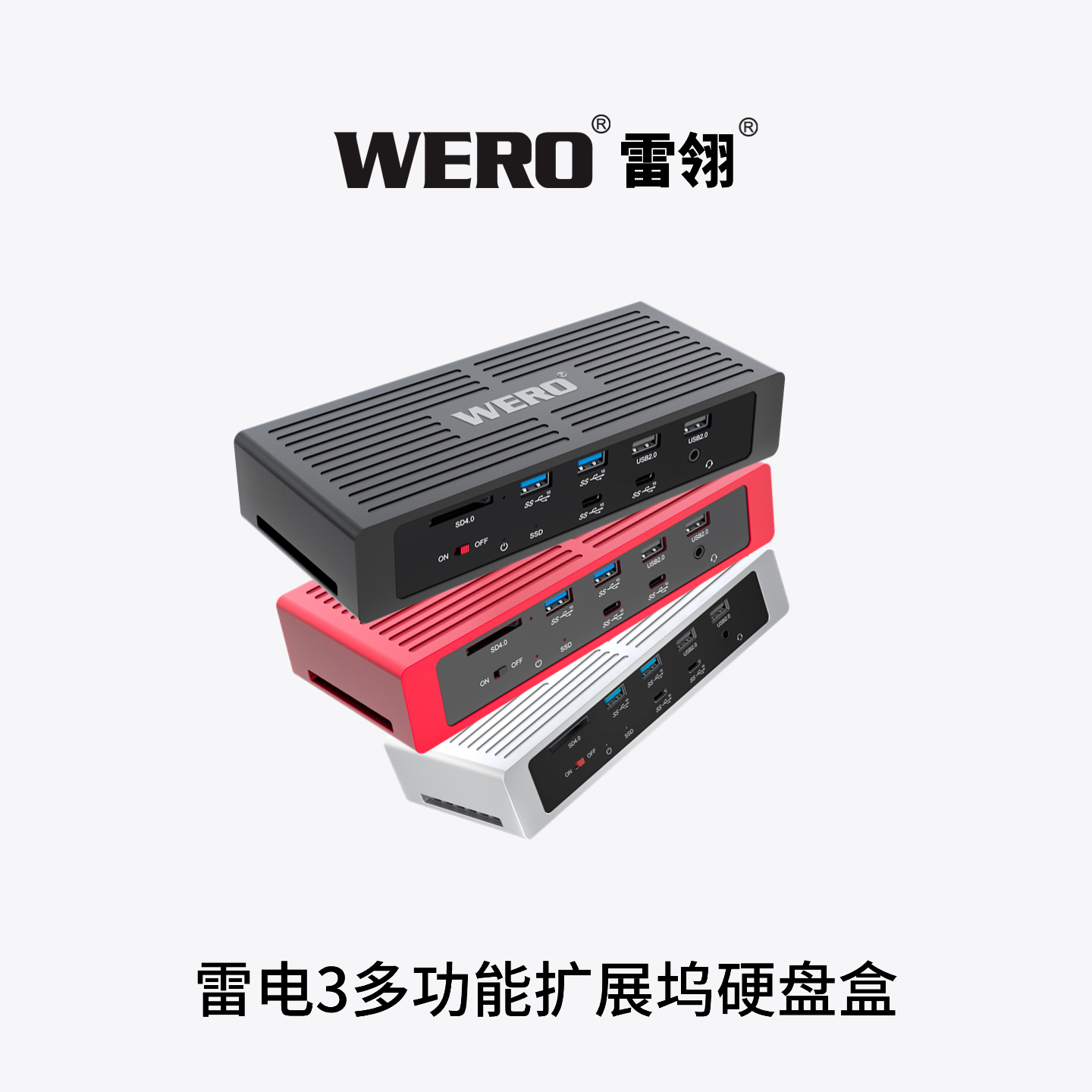

WERO雷电3扩展坞旗舰版Thunderbolt 3 Dock Ultimate Edition

研发背景

设计这块扩展坞主要是考虑到很多苹果用户需要扩充电脑或者iPad pro容量的同时也能扩展下端口的需求。由于雷电4的协议并不支持pice3.0x4的构架，所以雷电4的扩展坞不能用于设计内置硬盘盒的扩展坞，所以我们依然采用雷电3方案设计。

规格参数：

名称：雷电3扩展坞旗舰版
型号： SSD-DOCK-Ultimate
主控：JHL7440+DL6950
硬盘规格：2280 规格的M.2 NVMe M.key SSD(⚠️不要带马甲）
硬盘传输协议：PCIe5.0/4.0/3.0支持（⚠️5.0的盘实际速率受限于雷电3端口带宽）
USB-C接口：速率40Gbps
*上行雷电口：速率40Gbps, PD 85W
*下行雷电口：速率40Gbps，PD分别为15W
可接显示器、硬盘盒、扩展坞、手机、读卡器等
USB3.2 Gen2: 2 个，速率10Gbps ,PD 7.5W USB-A接口： USB-A 2.0 端口 2个，键盘鼠标专用，避开鼠标与USB3.0同频干扰！
USB-A 3.2 GEN2 10Gbps端口：2个，PD 7.5W HDMI2.1：4K 144hz（Windows&mac 均适用） DisPlaylink 6950：2个白色框框内的分别DP OR HDMI 2选1，支持双屏4K 60hz ⚠️需要安装驱动才可以点亮网卡接口：2.5GbE，RTL8156B。音频/麦：ALC4030 SD 4.0：USB3.1 GEN1 由于SD卡本身速度限制，速度可达300M/s
数据线：WERO雷电3线，intel官方认证线，请勿更换成非官方认证线
⚠️注意：号称认证芯片的都是假认证线！影响稳定性。
⚠️支持5-50米WERO雷电3 AOC光纤数据线远距离无损连接
主动散热：定速风扇（指风扇以固定转速运行，持续为硬盘盒内部散热）可拔掉！
尺寸：190毫米（长）× 81 毫米（宽）× 37毫米（高）
重量：444克
供电方式：独立电源，群光 19.5V 7.7A，⚠️必须接电源，请使用wero原装电源！
系统支持：MacOS10.13 以上、Windows 10/11（不支持Windows8/7/XP 等）
速度测试工具：苹果Mac使用AmorphousDiskMark测试、Win10/11使用CrystalDiskMark 8.01测试，blackmagic disk speed test因测试标准不同，数值会低一些，望知晓！以上为顺序读取max值，其他数值可找客服索取.
内置 SSD在Mac电脑上的速率：
雷电 5：可达 3150MB/s（每秒 3150 兆字节）
雷电 4：可达 3150MB/s（每秒 3150 兆字节）
雷电 3：可达 2800MB/s（每秒 2800 兆字节）
内置 SSD在Windows电脑上的速率：
雷电 5：可达 3050MB/s（每秒 3050 兆字节）
雷电 4：可达 3050MB/s（每秒 3050 兆字节）
雷电 3：可达 2750MB/s（每秒 2750 兆字节）
⚠️ 重要说明：
1、雷电 3 扩展坞不兼容 USB3、2 接口的设备
2、该设备必须使用 19.5V独立电源（超过 20V会烧毁，烧毁不保修）

SPECIFICATION

Name: Thunderbolt 3 Dock Ultimate Edition
Model: SSD-DOCK-Ultimate
Main Controller: JHL7440 + DL6950

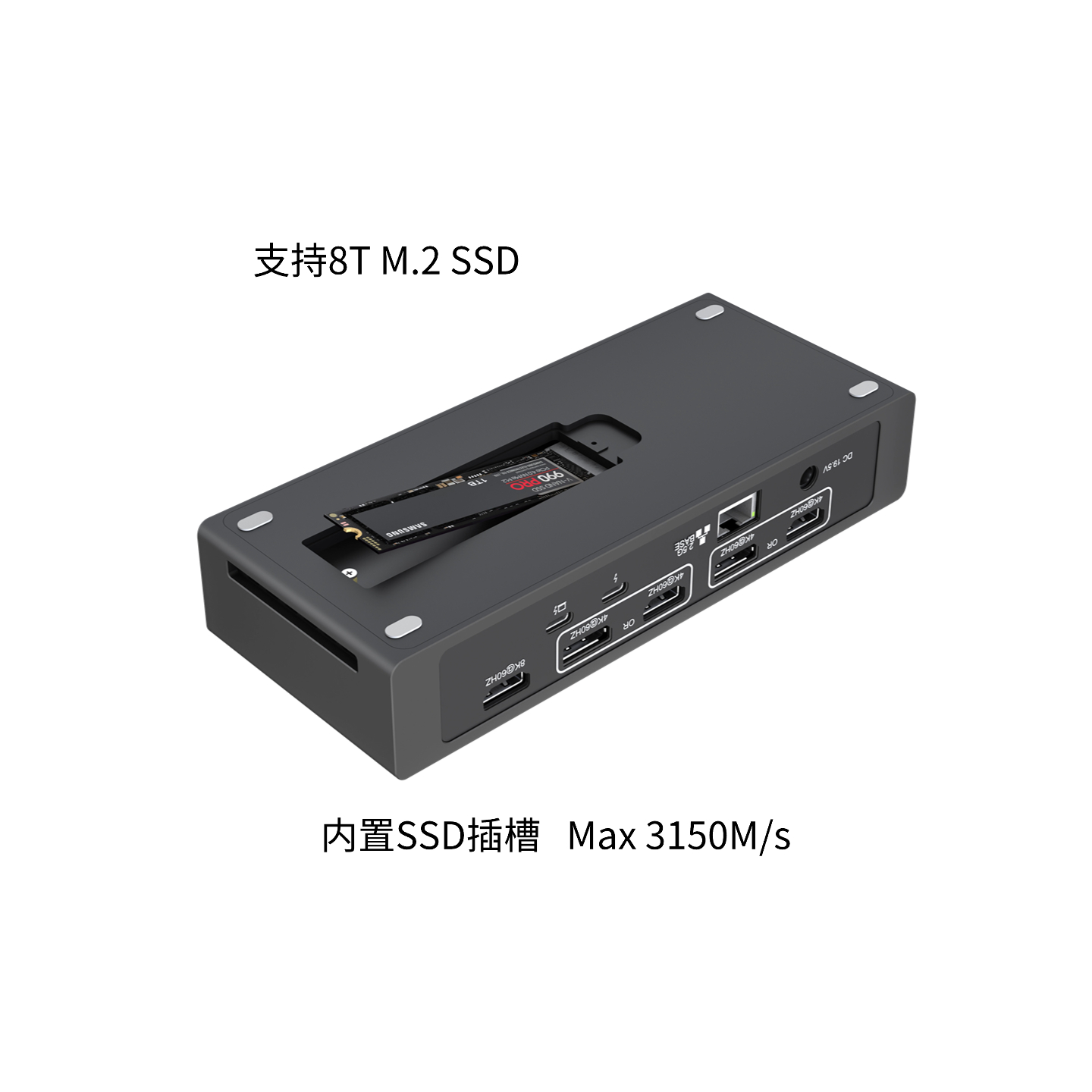

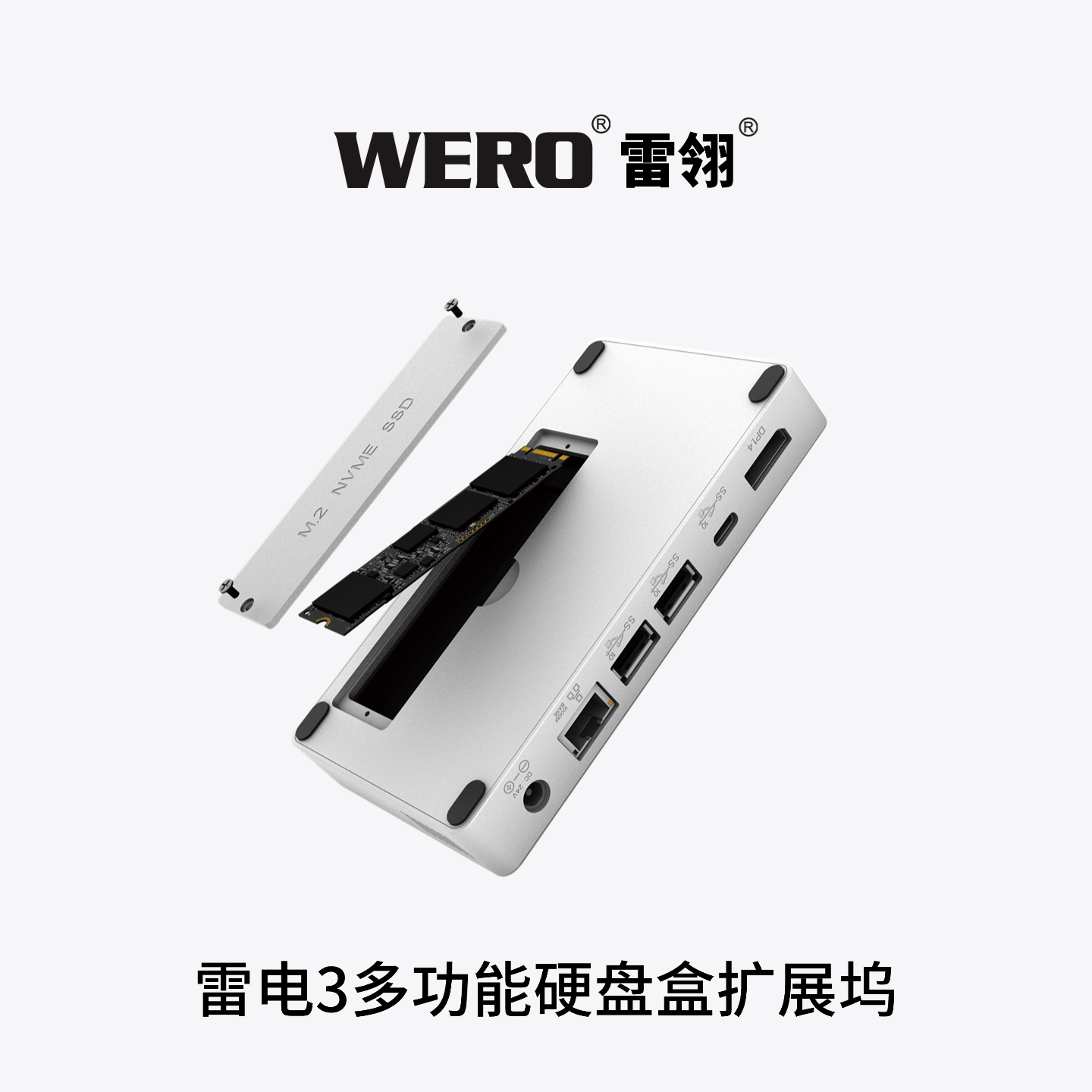

SSD Specifications: 2280-size M.2 NVMe M.key SSD (⚠️ Do not use SSDs with heat sinks)
SSD Transfer Protocol: Supports PCIe 5.0/4.0/3.0 (⚠️ The actual speed of 5.0 drives is limited by the Thunderbolt 3 port bandwidth)
USB-C Interfaces: Speed 40Gbps
Upstream Thunderbolt Port: Speed 40Gbps, 85W PD
Downstream Thunderbolt Port: Speed 40Gbps, 15W PD; compatible with monitors, hard drive enclosures, docks, mobile phones, card readers, etc.
USB3.2 Gen2 Ports: 2 ports, Speed 10Gbps, 7.5W PD each
USB-A Interfaces:

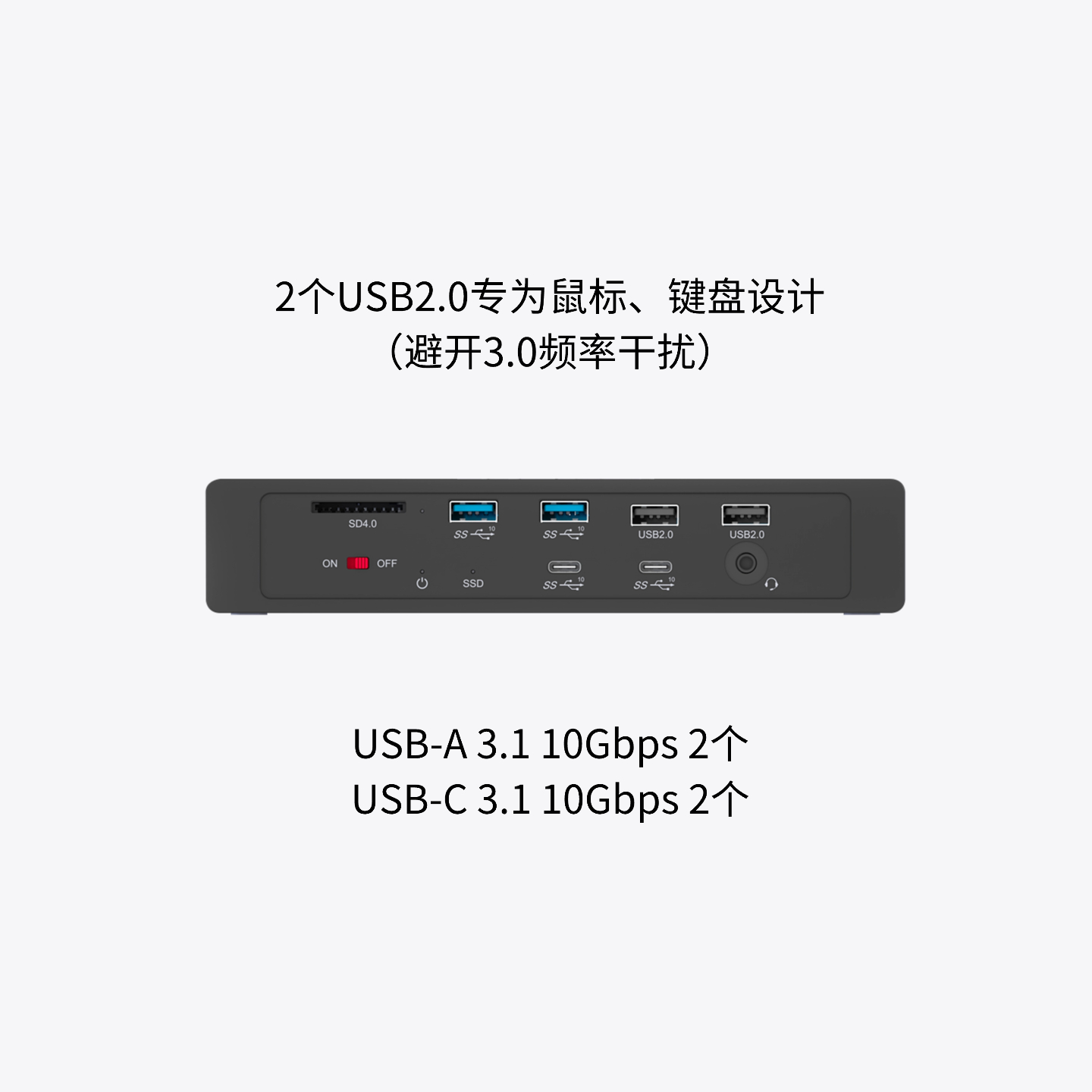

USB-A 2.0 Ports: 2 ports, dedicated for keyboards and mice (avoids same-frequency interference between mice and USB 3.0 devices!)
USB-A 3.2 GEN2 (10Gbps) Ports: 2 ports, 7.5W PD each

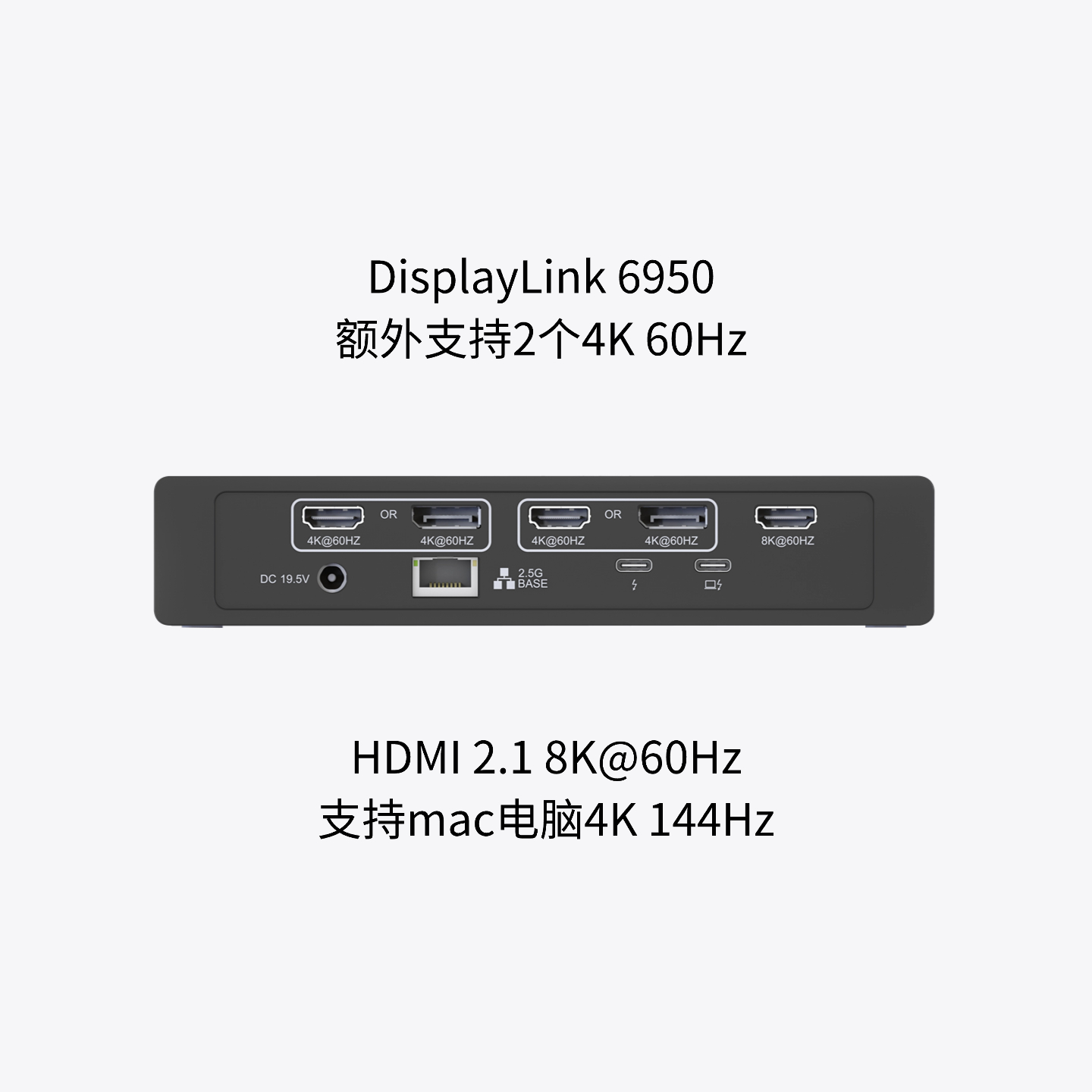

HDMI 2.1 Port: 4K@144Hz (compatible with both Windows and Mac devices)
DisplayLink 6950: 2 options (within the white-framed areas) – DP or HDMI (choose one); supports dual 4K@60Hz displays ⚠️ Driver installation is required to activate the displays.
Ethernet Port: 2.5GbE (chip: RTL8156B)
Audio/Microphone: ALC4030 (audio codec chip)
SD 4.0 Card Reader: USB3.1 GEN1 *Speed up to 300MB/s (limited by the inherent speed of SD cards)
Cable: WERO Thunderbolt 3 cable (Intel officially certified). Do not replace with non-officially certified cables.⚠️ Note: Cables claiming to have "certified chips" are all fake certified cables! This will affect stability.⚠️ Supports lossless long-distance connection with WERO Thunderbolt 3 AOC fiber optic cables (5-50 meters)
Active Cooling: Fixed-speed fan (runs at a constant speed to continuously cool the interior of the hard drive enclosure) – removable!
Dimensions: 190mm (Length) × 81mm (Width) × 37mm (Height)
Weight: 444 grams
Power Supply Method: Independent power supply (Chicony 19.5V 7.7A) ⚠️ Must connect to a power supply; use only the original WERO power adapter!
Supported Systems: macOS 10.13 or later, Windows 10/11 (Does not support Windows 8/7/XP, etc.)
Speed Testing Tools:For Apple Mac: Use AmorphousDiskMark
For Windows 10/11: Use CrystalDiskMark 8.01Note: Blackmagic Disk Speed Test will show lower values due to different testing standards. Please be advised! The above speeds refer to the maximum sequential read speeds; other speed values can be obtained from customer service.
Speed of Built-in SSD on Mac Computers
Thunderbolt 5: Up to 3150 MB/s (3150 megabytes per second)
Thunderbolt 4: Up to 3150 MB/s (3150 megabytes per second)
Thunderbolt 3: Up to 2800 MB/s (2800 megabytes per second)
Speed of Built-in SSD on Windows Computers
Thunderbolt 5: Up to 3050 MB/s (3050 megabytes per second)
Thunderbolt 4/USB4: Up to 3050 MB/s (3050 megabytes per second)
Thunderbolt 3: Up to 2750 MB/s (2750 megabytes per second)
⚠️ Important Notes
The Thunderbolt 3 Dock is not compatible with devices that have USB 3 or USB 2 interfaces.
This device must use a 19.5V independent power supply (any voltage exceeding 20V will cause the device to burn out, and such damage is not covered under warranty).
